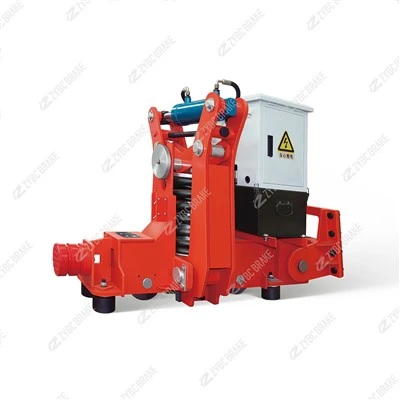

ZYTJX 시리즈 유압 레일 클램프: 설치 방법 및 어울리는 액세서리





1. 설치 방법

ZYTJX 시리즈 유압 레일 클램프는 실외 레일 크레인 전용 방풍 및 미끄럼 방지 안전 장치입니다.{0}}레일 웨이스트에 수평 측면 클램핑 설치가 표준 레이아웃입니다., 특수 크레인 빔 좁은-공간 레이아웃을 위해 맞춤형 수직 전환 브래킷을 제공할 수 있습니다.

표준 수평 레일 측면 장착

고강도-풀림 방지 볼트를 사용하여 일체형 클램프 베이스를 크레인의 카트 또는 트롤리 프레임에 단단히 고정합니다. 상부 및 하부 마찰 블록을 레일 웨이스트의 상부 및 하부 표면에 대칭으로 정렬하여 전체-표면에 균일한 클램핑 접촉을 달성합니다.

클램프 본체 측면에 유압 실린더를 수평으로 설치하십시오. 유압 가압 중에 안정적인 클램핑력을 제공하려면 피스톤 푸시 로드가 편향 없이 수평으로 움직이는지 확인하십시오.

마찰 블록 교체, 유휴 간격 조정, 실린더 검사 및 유지 관리를 위해 레일 외부에 충분한 유지 관리 공간을 확보하십시오.

풍하중 계산에 따라 크레인 트랙 양쪽에 여러 개의 레일 클램프를 대칭으로 배열하여 바람 저항의 균형을 맞추고 일방적인 슬라이딩 편차를 방지합니다.

옵션 맞춤형 수직 장착

수평 설치 공간이 제한된 갠트리 크레인, 컨테이너 레일 트롤리에 적합합니다. 조립에는 맞춤형 수직 전환 브래킷이 필요합니다. 설치 후에는 불완전한 클램핑이나 지연된 해제를 방지하기 위해 실린더 재설정 스프링 탄성과 피스톤 스트로크를 다시 확인하십시오.

핵심 설치 요구 사항

모든 슬라이딩 가이드 쌍은 일일 유지 관리 작업량을 줄이기 위해 유지 관리가 필요 없는-자체 윤활-내마모성 슬리브-를 채택했습니다.

시운전 전에 레일 웨이스트 표면의 녹, 진흙, 먼지 및 기름 얼룩을 완전히 청소하십시오. 오일 오염은 마찰 계수와 방풍 안전 성능을 크게 감소시킵니다.

내장된-미세-튜닝 볼트를 통해 마찰 블록과 레일 사이의 유휴 간격을 조정합니다. 표준 유휴 간격 범위는 3~10mm입니다.

작동 원리: 고압의 유압 오일을 실린더에 입력하여 클램핑 메커니즘을 구동함으로써 상부 및 하부 마찰 블록이 레일을 단단히 고정하여 방풍 잠금을 수행합니다. 유압을 차단하면 내장된-리셋 스프링이 클램핑 조를 열어 크레인 이동을 위한 레일을 해제합니다. 스프링 에너지 저장 유압 실린더는 안전-전원 차단 잠금을 위한 옵션입니다.

유압 파이프라인은 완만하게 구부려 배치해야 하며, 클램핑 반응이 느려지는 것을 방지하기 위해 파이프라인이 지나치게 긴 것을 피해야 합니다. 불순물을 차단하고 실린더 막힘을 방지하려면 오일 회로에 오일 필터 요소를 설치하십시오.

2. 표준 매칭 액세서리

핵심 기능 지원 구성 요소

유압 클램핑 실린더ZYTJX 레일 클램프와 일치하는 특수 구동 실린더로 유압을 기계적 클램핑력으로 변환합니다. 스프링 에너지 저장 유압 실린더는 전원-끄기 자동 잠금 기능을 위한 옵션입니다.

고압-압력 유압 호스 및 퀵 커플러중앙 유압 스테이션과 레일 클램프 실린더를 연결하여 압력 오일을 안정적으로 전달합니다.

수동 블리드 밸브 설치 및 유지보수 시 실린더 내부의 공기를 배출하여 소프트 클램핑 및 동작 지연 문제를 해결하는 데 사용됩니다.

이동 제한 스위치완전-클램핑된 바람-잠긴 상태와 완전히-풀려진 이동 상태를 감지하고 실시간- 피드백 신호를 전기 인터록 및 실행 권한 제어를 위해 크레인 제어 시스템에 전송합니다.

소모품 예비 부품

볼트로-신속하게-마찰 블록 교체-마찰 내마모성-미끄럼 방지 질감이 있는-블록; 전체 클램프 본체를 분리하지 않고 단면-별도 교체가 가능합니다. 고-경도 마찰 블록은 중량-로드 포트 크레인의 경우 선택 사항입니다.

조정 및 패스너 키트간격 조정 나사, 풀림 방지 잠금 너트,{0}}주기적인 매개변수 보정을 위한 위치 지정 볼트 및 슬라이딩 가이드 슬리브가 포함됩니다.

유압 실린더 씰링 수리 키트피스톤 오일 씰, 방진-개스킷 및 O-링으로 구성되며 유압 실린더의 오일 누출 결함을 수리하는 데 사용됩니다.

3. 맞춤형 액세서리 옵션

화학 공장, 지하 광산 방폭-크레인 현장용 방폭-유압 실린더 및 Ex-인증 리미트 스위치입니다.

연안 염수-안개 항구 운영 환경을 위한 견고한-방청-전환 브래킷입니다.

장기-야외 실외 크레인용 방수 및 방진 보호 커버입니다.

레일 클램핑 중 충격과 진동을 줄이기 위한 유압식 버퍼 어셈블리.

주 유압 스테이션이 고장날 경우 비상 수동 클램핑을 위한 휴대용 유압 펌프 어셈블리입니다.

풍속이 설정된 임계값을 초과할 때 자동 클램핑을 실현하는 풍속 연동 제어 모듈.
