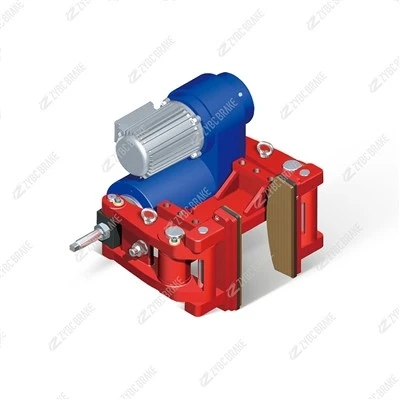

DLZ 시리즈 동력{0}}구동 휠 브레이크: 설치 방법 및 어울리는 액세서리





1. 설치 방법

DLZ 시리즈 전기 유압식 휠 브레이크는 수평 휠 허브 측면 클램핑 장착을 표준 구성으로 사용하며 좁은 수평 보기 레이아웃을 위해 맞춤형 수직 전환 브래킷을 제공할 수 있습니다. 이는 산업용 트롤리, 항만 컨테이너 스프레더, 광산 운송 차량 및 레일 휠 세트용 제동 부품을 지원합니다.

표준 수평 휠-측면 장착

고강도-풀림 방지-볼트를 사용하여 브레이크 베이스를 차량 보기 프레임에 단단히 고정합니다. 캘리퍼 본체를 휠 마찰 링에 수직으로 유지하여 양면 마찰 블록과 휠 마찰 표면 사이의 대칭적이고 완전한 접촉을 보장합니다.

일치하는 ED 시리즈 전기 유압식 스러스터를 캘리퍼 측면에 수평으로 설치합니다. 스러스터 푸시 로드가 편향 없이 휠과 평행하게 움직여 균형 잡힌 클램핑 추력을 출력하도록 보장합니다.

마찰 블록 교체, 간격 교정 및 일일 스러스터 검사를 위해 휠 허브 주위에 충분한 유지 관리 공간을 확보하십시오.

일방적인 제동 편차를 방지하기 위해 차량 부하 및 제동 토크 요구 사항에 따라 왼쪽 및 오른쪽 휠 세트에 여러 개의 DLZ 브레이크를 대칭으로 배열합니다.

선택적 수직 맞춤형 장착

수평 공간이 제한된 소형 광산 차량 및 소형 운반 카트에 적합합니다. 수직 조립에는 특수 전환 브래킷이 필요합니다. 설치 후에는 스러스터 내부 오일 레벨을 다시 확인하고 스프링 스트로크를 재설정하여 불완전 해제 또는 제동력 부족을 방지하십시오.

핵심 설치 요구 사항

모든 슬라이딩 가이드 메커니즘은 유지 관리가 필요 없는-자체 윤활 슬리브를 채택하고 있어 설치 후 정기적인 윤활이 필요하지 않습니다.

시운전 전 휠 마찰링의 진흙, 기름때, 녹, 먼지를 철저히 제거하십시오. 오일 오염은 마찰 계수와 제동 안전성을 심각하게 저하시킵니다.

내장된-미세 조정 나사를 통해 마찰 블록과 휠 링 사이의 단일{0}}간극을 조정합니다. 표준 간격은 각 측면에서 0.5~1.0mm입니다.

실패{0}}안전 작동 논리: 전기 유압식 스러스터의 전원을 켜면 마찰 블록이 수축되고 바퀴가 풀립니다. 사전 로드된 스프링에 내장된 정전 트리거는-자동 안전 제동을 위해 블록을 바퀴에 단단히 밀어 넣습니다.

내부 오일 누출을 방지하기 위해 차량 운행 중 스러스터에 강한 충격과 진동을 피하십시오.

2. 표준 매칭 액세서리

핵심 기능 지원 구성요소

ED 시리즈 전기{0}}유압식 스러스터DLZ 휠 브레이크용 전용 구동 장치, 다양한 토크 등급에 대한 다양한 사양(ED23/5, ED50/6, ED80/6). 내화성 BEd 추진기는 지하 광산 및 화학적 위험 구역에 적합합니다.

수동 해제 레버정전, 차량 점검 또는 전원 공급 없이 수동 휠 변속 중에 마찰 블록을 수동으로 복귀시키는 데 사용됩니다.

상태 제한 스위치완전히 고정된-제동 상태와 완전히{1}}완전히 해제된 주행 상태를 감지하고, 안전 인터록 및 오류 경보를 위해 실시간 피드백 신호를 차량 PLC 제어 시스템에 전송합니다.

소모품 예비 부품

볼트-빠른 고정-마찰 블록 교체높은 내마모성-높은{3}}마찰 마찰 블록; 전체 브레이크 캘리퍼를 분리하지 않고도 단면- 독립 교체가 가능합니다. 반-반금속 마찰 블록은 고부하-잦은 제동 차량의 경우 선택 사항입니다.

완전한 조정 및 패스너 키트에는 간격 조정 나사, 스프링 예압 잠금 너트, -풀림 방지 볼트 및 장기간 매개변수 재보정을 위한 슬라이딩 가이드 슬리브가-포함되어 있습니다.

스러스터 씰 수리 키트스러스터의 유압 오일 누출 결함을 제거하기 위한 피스톤 오일 씰, 방진-개스킷 및 O-링을 포함합니다.

3. 맞춤형 액세서리 옵션

지하 광산 운송 차량 및 화학 방폭 장비용 방폭-스러스터 및 Ex-인증 리미트 스위치입니다.

소형 보기 레이아웃에 맞게 맞춤화된 특수 수직 전환 브래킷입니다.

옥외 항만, 광산 및 건설 차량 작업 환경을 위한 먼지, 진흙, 물 튀김-방지 보호 커버입니다.

해안 염무, 습한 부식 환경을 위한 부식 방지 코팅 캘리퍼 본체와 스테인레스 스틸 패스너.

정밀 핸들링 트롤리의 제동 충격, 진동 및 작동 소음을 줄이기 위한 버퍼 댐핑 어셈블리입니다.
