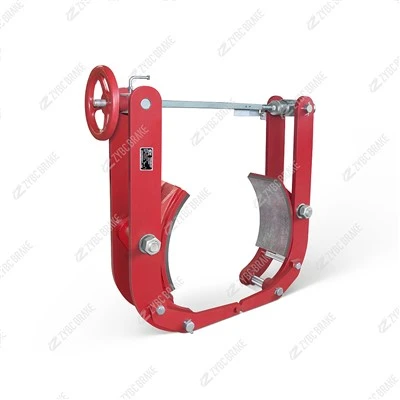

TYW 시리즈 발 작동식 유압 드럼 브레이크: 설치 방법 및 일치하는 액세서리





1. 설치 방법

TYW 시리즈 발{0}}작동식 유압 드럼 브레이크 채택표준으로 수직 스러스터 장착, 수직 측면 장착이 제한된 장비에 맞게 수평 측면 장착이 가능합니다. 장착 치수는 일반적인 기계 산업 표준을 준수하며 동일한 드럼 직경의 기존 전자 유압식 드럼 브레이크와 상호 교환 가능합니다.

표준 수직 설치

고강도 볼트를 사용하여 주조 브레이크 베이스를 편평하고 견고한 브래킷에 단단히 고정합니다.- 편심 마찰, 국부적 과열 및 마찰 라이닝의 고르지 못한 마모를 방지하기 위해 두 개의 브레이크 슈가 브레이크 드럼 양쪽에 대칭으로 분포되어 있는지 확인하고 브레이크 프레임의 중심 축이 드럼과 동축이 되도록 하십시오.

브레이크 암에 일치하는 유압 실린더를 수직 위쪽으로 설치하십시오. 풋 페달을 밟을 때 안정적인 유압 추력을 출력하기 위해 피스톤 푸시 로드가 편향 없이 직선으로 이동하도록 유지합니다.

내장된 -링크 균등-간격 밸런싱 장치는 마찰 라이닝과 양쪽 드럼 사이의 균일한 간격을 자동으로 유지하여 빈번한 수동 조정을 줄이고 신발이 일방적으로 끌리는 것을 방지합니다.

라이닝 교체, 제동 토크 조정 및 일일 점검을 위해 충분한 주변 공간을 확보하십시오. 발 유압 페달 어셈블리는 운전자가 쉽게 접근할 수 있는 작업 플랫폼에 고정되어야 합니다.

선택적 수평 측면 장착

수직 높이가 좁은 소형 트롤리 메커니즘 및 장비에 적합합니다. 브레이크 암 어셈블리를 뒤집고 브레이크를 브레이크 드럼 주위에 측면으로 장착합니다. 이를 위해서는 맞춤형 전환 브래킷이 필요합니다. 설치 후 실린더 재설정 스프링 탄력성을 점검하여 불완전한 제동이나 느린 해제를 방지하십시오.

주요 설치 요구 사항

모든 힌지 피벗 지점에는 유지 관리가 필요 없는-자체 윤활 베어링이-장착되어 있습니다. 설치 후 정기적인 윤활이 필요하지 않습니다.

시운전 전 브레이크 드럼 표면의 기름, 녹, 먼지를 철저히 제거하십시오. 오일 오염으로 인해 마찰 계수가 급격히 감소합니다.

필요한 제동 토크를 설정하려면 너트 조정을 통해 메인 브레이크 스프링의 사전 압축을{0}}조정하세요.

작동 원리: 풋 페달을 밟아 유압 오일을 실린더로 밀어 넣으면 스프링 힘을 극복하여 브레이크 슈가 열리고 브레이크가 해제됩니다. 페달을 떼면 유압이 떨어지며 메인 스프링이 드럼을 고정하여 제동합니다.

오일 흐름이 막히지 않도록 유압 파이프라인을 날카로운 굴곡 없이 배열하십시오. 과도한 파이프라인 길이로 인해 브레이크 반응이 지연되는 것을 방지하십시오.

2. 표준 매칭 액세서리

핵심 기능 지원 구성요소

발 유압 페달 어셈블리 오일 저장 탱크, 마스터 실린더 및 리턴 스프링이 장착되어 브레이크 개방을 위한 유압 동력을 제공하는 전용 수동 유압 동력 장치입니다.

슬레이브 유압 실린더구동 부품은 브레이크 프레임에 설치되어 유압을 선형 추력으로 변환하여 브레이크 암을 작동시킵니다.

고압-압력 유압 튜브 및 퀵 커넥터마스터 페달 실린더와 슬레이브 브레이크 실린더를 연결하여 유압 오일을 전달합니다.

수동 해제 레버 유압 오일이 누출되거나 장비 점검 중에 비상 브레이크를 열 수 있습니다.

리미트 포지션 스위치완전하게-제동된 상태와 완전히 해제된-브레이크 상태를 감지하고 피드백 신호를 제어 시스템에 전송하여 안전 인터록을 수행합니다.

소모품 예비 부품

-빠른-마찰 라이닝 교체친환경-친화적-석면 마모-저항 마찰 블록을 장착하세요. 전체 브레이크 프레임을 분해하지 않고 별도로 교체할 수 있습니다. 세미-부하가 빈번한 제동을 위한-반금속 라이닝은 선택 사항입니다.

전체 조정 및 패스너 키트에는 토크 조정 너트, 간격 미세 조정 나사, 잠금 볼트 및 정기적인 매개변수 보정을 위한 힌지 핀이 포함되어 있습니다.

유압 씰링 수리 키트오일 누출 문제를 해결하기 위한 마스터 실린더 씰, 슬레이브 실린더 오일 씰 및 O{0}}링이 포함됩니다.

특수 브레이크 유압 오일풋 페달 오일 탱크를 채우기 위한 표준 유압 오일입니다.

3. 맞춤형 액세서리 옵션

화학 공장 및 광산 위험 지역을 위한 방폭{0}}제한 스위치입니다.

수평 측면 장착 레이아웃 전용 맞춤형 전환 브래킷입니다.

광산, 시멘트 공장, 먼지가 많은 작업장용 방진 커버-

해안의 습한 염수 안개 환경을 위한 부식 방지 코팅 브레이크 프레임과 스테인레스 스틸 패스너-.

빈번한 발 제동 작동 시 진동과 소음을 낮추는 완충 댐핑 어셈블리.
