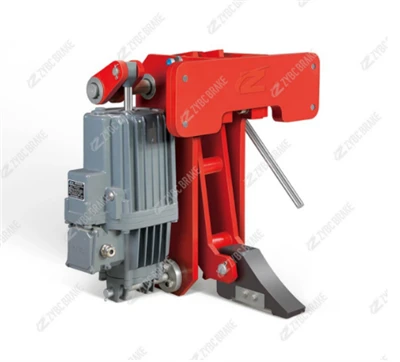

YFX 시리즈 전기-유압식 폭풍 제동 웨지 브레이크: 설치 방법 및 어울리는 액세서리





1. 설치 방법

YFX 시리즈 전기 유압식 방풍 웨지 브레이크는 강한 바람에 미끄러지는 것을 방지하기 위해 실외 레일에 장착된-크레인용으로 특별히 설계되었습니다.레일측 수평 클램핑 설치가 표준 레이아웃입니다., 특별한 트랙 레이아웃 요구 사항에 따라 맞춤형 수직 장착 브래킷을 사용할 수 있습니다.

표준 수평 레일 측면 설치

고강도 풀림 방지 볼트를 사용하여 브레이크 베이스를 크레인 카트/트롤리 프레임에 단단히 고정합니다.- 마찰 라이닝과 레일 허리 사이의 완전한 접촉을 보장하기 위해 웨지 마찰 블록을 크레인 레일의 측면과 수직으로 정렬합니다.

웨지 메커니즘 상단에 일치하는 ED 전기 유압식 스러스터를 수평으로 장착합니다. 클램핑 및 해제 작업을 위해 웨지 블록을 구동하려면 스러스터 푸시 로드가 편향 없이 수평으로 움직이는지 확인하세요.

마찰 라이닝 교체, 간격 조정 및 스러스터 점검을 위해 레일 외부에 충분한 유지보수 공간을 확보하십시오.

여러 개의 YFX 브레이크는 바람 저항의 균형을 맞추기 위해 풍하중 계산에 따라 카트 트랙 양쪽에 대칭으로 배열되어야 합니다.

옵션 맞춤형 수직 장착

좁은 트랙 간격이나 특수 크레인 빔 구조의 경우 수직 레이아웃을 실현하기 위해 맞춤형 수직 전환 브래킷을 제공할 수 있습니다. 설치 후에는 레일 클램핑이 불완전해지는 것을 방지하기 위해 웨지 스트로크와 스러스터 오일 레벨을 다시 확인하십시오.

핵심 설치 요구 사항

모든 쐐기 슬라이딩 가이드 표면은 유지 관리 빈도를 줄이기 위해 자체 윤활식 내마모성 슬리브를 채택합니다.-

시운전 전에 레일 웨이스트의 녹, 진흙, 먼지 및 기름 얼룩을 청소하십시오. 그리스 오염은 방풍 마찰력을 크게 감소시킵니다.

내장된-미세 조정 볼트를 통해 마찰 라이닝과 레일 사이의 간격을 조정하세요.- 표준 유휴 공간: 3~8mm.

실패-안전 방풍 논리: 전원이-꺼지면 내장된-압축 스프링이 웨지를 밀어 바람 잠금을 위해 레일을 단단히 고정합니다. 전기-유압식 스러스터에 전원을 공급하여 쐐기를 뒤로 당기고 크레인 이동을 위해 레일을 해제합니다.

장기간의 실외 진동으로 인해 느슨해지는 것을 방지하려면 브레이크 본체에 진동 방지 개스킷이-장착되어 있어야 합니다.

2. 표준 매칭 액세서리

핵심 기능 지원 구성 요소

ED 시리즈 전기{0}}유압식 스러스터YFX 방풍 브레이크용 전용 구동 장치, ED23/5, ED50/6, ED80/6 등을 포괄하는 사양. 방폭 BEd 스러스터는 광산 및 화학 방폭 현장에 적합합니다.{8}}

수동 해제 핸드 레버정전 또는 크레인 유지 보수 중에 레일을 풀기 위해 웨지 블록을 긴급 후퇴시키는 데 사용됩니다.

이동 제한 스위치웨지가 완전히 고정된-상태(바람에 의한-잠김) 및 완전히{2}}해제된 상태를 감지하고 인터록 보호 및 실행 권한 제어를 위해 피드백 신호를 크레인 전기 제어 시스템에 전송합니다.

소모품 예비 부품

고-마찰 웨지 마찰 라이닝고마찰 계수를 갖춘 특수 고강도-미끄럼 방지 마찰 블록, 전체 브레이크를 제거하지 않고도 신속한 단일-부품 교체를 위한 볼트{3}}고정 구조.

조정 및 패스너 키트간격 조정 나사, 스프링 예압 너트,-풀림 방지 잠금 볼트 및 일반 매개변수 보정을 위한 슬라이딩 가이드 슬리브가 포함됩니다.

스러스터 씰 수리 키트전기 유압식 스러스터의 유압 오일 누출 문제를 해결하기 위한 오일 씰 및 O{0}링입니다.{1}}

3. 맞춤형 액세서리 옵션

탄광, 화학 공장 및 가연성 위험 지역을 위한 방폭{0}}스러스터 및 Ex-인증 리미트 스위치입니다.

염무 부식이 있는 해안 항만 크레인용 고강도-방청 전환 브래킷입니다.

장기간의-야외 야외 작동-을 위한 방수 및 방진 보호 커버입니다.

웨지 클램핑 중 충격과 소음을 줄이기 위한 버퍼 댐핑 어셈블리.

설정된 풍속에서 자동 브레이크 작동을 위한 풍압 인터록 제어 모듈.
