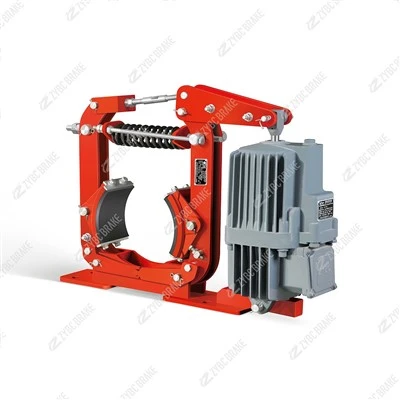

YWZ8-400/E121A 전기 유압식 드럼 브레이크

YWZ8-400/E121A 전기 유압식 드럼 브레이크

그만큼YWZ8-400/E121A견고한 산업용-등급 전자 유압식{1}}드럼 브레이크는 중장비의 감속 및 주차(유지) 제동에 널리 사용되는-드럼 브레이크입니다. 신뢰할 수 있는 YWZ8 시리즈 브레이크 프레임과 강력한 전자 유압식 스러스터를 결합하여 부드럽고 안전한{6}} 제동 성능을 제공합니다.

모델 번호 분석은 다음과 같습니다.

YWZ8:표준 전자 유압식 드럼 브레이크의 시리즈 지정-(JB/ZQ4388 설치 치수 준수).

400:다음을 나타냅니다.브레이크 휠 직경 400mm.

E121:와 일치함을 나타냅니다.Ed121 전기-유압식 스러스터, 이는 정격 추력을 제공합니다.12,100 N(약. 1.2톤).

A:일반적으로 특정 구조적 변형, 맞춤형 장착 구성 또는 특정 제조업체의 접미사를 나타냅니다.

1.구조구성

E121A 전기-유압식 스러스터: 핵심 작동 구성 요소; 브레이크 해제를 위해 푸시로드를 확장하도록 전원이 공급되고, 내부 리셋 스프링은 전력 손실 후 로드를 수축시킵니다.

고강성-주철 브레이크 받침대: 장기간-고하중-을 위한 강력한 변형 방지 및 진동 방지 기능을 갖춘 일체형 주조 구조입니다.

이중 대칭 브레이크 슈 어셈블리: 교체 가능한 마찰 라이닝이 장착된 힌지형 스윙 브레이크 슈; 브레이크 전체를 분해하지 않고도 마모된 패드를 개별적으로 교체할 수 있습니다.

메인 압축 제동 스프링: 주차 및 비상 제동을 위해 드럼 표면에 브레이크 슈를 누르는 영구적인 조임력을 제공합니다.

클리어런스 미세{0}}조정 메커니즘: 라이닝 마모를 보상하기 위한 편리한 라이닝-드럼 간격 보정을 위한 외부 조정 나사.

옵션 액세서리: 수동 해제 장치, 라이닝 마모 제한 스위치, 이동 모니터링 센서.

2. 작동 원리(Fail-Safe NC)

전원-끄기 제동(대기/주차): 장비 정지 또는 정전시 E121A 스러스터는 전원을 차단하고 스러스터 내부의 유압이 사라지며 푸시로드가 복귀됩니다. 사전 로드된 메인 제동 스프링이 연결 장치를 당기고 두 개의 브레이크 슈가 400mm 브레이크 드럼을 단단히 잡도록 합니다. 마찰 토크는 드럼 회전을 잠그고 우발적인 화물 미끄러짐을 방지합니다.

해제 시 전원-(기계 작동 중): 전원 공급 장치를 켠 후 E121A 내부 모터는 유압 펌프를 구동하여 오일 압력을 형성하고 푸시로드가 늘어나 브레이크 연결 장치를 밀어 스프링 예압을 극복합니다. 브레이크 드럼 표면에서 분리된 브레이크 슈 2개; 브레이크 드럼은 호이스팅 메커니즘과 함께 자유롭게 회전합니다.

비상 제동: 갑작스러운 정전이나 제어 고장이 발생하면 자동 스프링 클램핑이 즉시 작동하여 장비 및 부하 안전을 위해 드럼을 잠급니다.

3. 주요 장점

최적화된 YWZ8 연결 구조: 기존 YWZ4 유형보다 더 컴팩트한 레이아웃으로 컴팩트하게 설계된 호이스팅 기계의 설치 공간을 절약합니다.{2}}

안정적이고 부드러운 제동 성능: 최적화된 레버 비율은 제동 충격을 줄이고 정지 중 부하 흔들림을 효과적으로 방지합니다. 고온-내열성 마찰 라이닝은 지속적으로 빈번한 제동 시 열 퇴색을 방지합니다.

손쉬운 유지 관리: 분리 가능한 마찰 패드와 외부 간격 조정으로 일일 검사 및 교체 중단 시간이 단축됩니다.

안정적인 고장-안전: 전기/유압에 관계없이 풀 스프링-구동 제동이 가능하며 국제 호이스팅 기계 안전 사양을 준수합니다.

우수한 환경 적응성: 밀봉된 스러스터와 페인트{0}}코팅된 브레이크 프레임은 먼지, 물 튀김 및 적당한 부식성 작업장 분위기를 효과적으로 방지합니다.

4. 적용범위

일반 산업용 오버헤드 크레인, 갠트리 크레인, 작업장 싱글/더블 거더 크레인

야금, 건축자재, 물류장 고정 윈치 및 호이스팅 장비

항만 소형 리프팅 기계, 광산 비폭발 기존 호이스트 장치-

자재 취급 컨베이어 드럼 안전 제동
