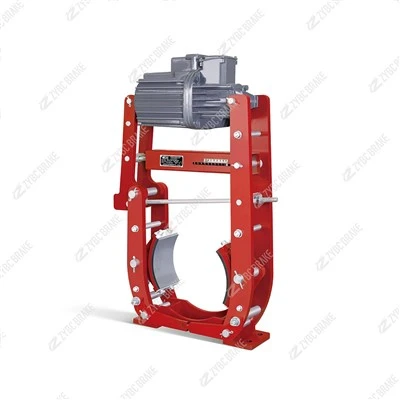

YW-L 시리즈 전기-유압 드럼 브레이크: 설치 방법 및 어울리는 액세서리

YW-L 시리즈 전기-유압식 드럼 브레이크 YW-L 전기-유압식 드럼 브레이크는 표준적으로 수직으로 장착되며 필요에 따라 수평 설치가 가능하며 ED 시리즈 전기{4}}유압식 스러스터와 일치합니다. 표준 액세서리에는 수동 해제 레버 및 상태 제한 스위치가 포함됩니다. 빨리-켜...

문의 보내기

설명

YW-L 시리즈 전기-유압 드럼 브레이크

YW-L 전기-유압식 드럼 브레이크는 표준적으로 수직으로 장착되며 필요에 따라 수평 설치도 가능하며 ED 시리즈 전기유압식 스러스터와 일치합니다. 표준 액세서리에는 수동 해제 레버 및 상태 제한 스위치가 포함됩니다. 스냅-마찰 라이닝은 정기적으로 마모되는 예비 부품입니다. 방염 어셈블리, 맞춤형 브래킷 및 먼지 보호막은 다양한 가혹한 산업 조건에 적응하는 옵션 액세서리입니다.

제품 설명

1. 설치 방법

YW-L 시리즈 전기-유압식 드럼 브레이크수직 상향 스러스터 장착 표준형, 수평 측면 설치는 수직 공간이 제한된 장비에 맞게 맞춤화할 수 있습니다. 장착 치수는 JB/T6406 산업 표준을 준수하므로 기존 YWZ 시리즈 브레이크와 교체가 가능합니다.

표준 수직 설치

고강도 볼트를 사용하여 주조 브레이크 베이스를 평평하고 견고한 장착 기초에 단단히 고정합니다.- 두 개의 브레이크 슈가 브레이크 드럼의 양쪽에 대칭으로 분포되어 있고 슈의 중심 축이 드럼 축과 일치하는지 확인하십시오.

지지 ED 시리즈 전기 유압식 스러스터를 수직 위쪽으로 설치합니다. 이 레이아웃은 정상적인 내부 유압 오일 순환과 안정적인 제동 반응을 보장합니다.

내장된 -링키지 균등-갭 밸런싱 메커니즘은 마찰 라이닝과 양쪽 드럼 사이의 일정한 간격을 자동으로 유지하여 빈번한 수동 조정 없이 일방적인 신발 끌림과 고르지 못한 마모를 방지합니다.

나중에 마찰 라이닝 교체, 토크 보정 및 일일 검사를 위해 충분한 주변 작동 공간을 확보하십시오.

선택적 수평 측면 장착

이 레이아웃은 소형 크레인 트롤리 이동 메커니즘과 좁은 설치 공간에 적용됩니다. 브레이크 암 어셈블리를 뒤집고 브레이크 드럼 주위에 측면으로 브레이크를 설치합니다. 이를 위해서는 일치하는 맞춤형 전환 브래킷이 필요합니다. 수평 조립 후, 비정상적인 오일 저장으로 인한 막힘이나 느린 움직임을 방지하기 위해 스러스터 내부의 오일 레벨을 다시 확인하십시오.

주요 설치 요구 사항

모든 힌지 피벗 위치에는 유지 관리가 필요 없는-자체{1}}윤활 베어링이 채택되어 설치 후 정기적인 윤활이 필요하지 않습니다.

마찰 성능 저하를 방지하기 위해 시운전 전에 브레이크 드럼 표면의 기름 얼룩, 녹, 먼지를 철저히 닦아내십시오.

스프링 슬리브의 눈금을 통해 메인 브레이크 스프링의{0} 사전 압축을 조정하여 필요한 정격 제동 토크를 설정합니다.

브레이크 슈의 완전한 개방 및 폐쇄 스트로크를 보장하려면 브레이크 프레임과 드럼 사이에 막힌 잔해물을 모두 제거하십시오.

2. 표준 매칭 액세서리

핵심 기능 지원 구성요소

ED 시리즈 전기{0}}유압식 추진기YW-L 모델과 일치하는 표준 구동 장치(사양에는 ED23/5, ED50/6, ED80/6, ED121/6 포함). 이는 안전-스프링-적용 논리를 따릅니다. 즉, 브레이크를 해제하려면 전원을 공급하고, 자동 제동을 실행하려면 전원을 차단합니다. 가연성 및 폭발성 현장의 경우 방폭 BEd 시리즈 스러스터를 적합한 부품으로 사용할 수 있습니다.

수동 해제 레버 정전이나 장비 점검 시 비상 브레이크 개방에 사용되며 수동 유지 관리 작업에 편리합니다.

브레이크 위치 제한 스위치브레이크의 완전-해제 및 완전{1}}제동 상태를 감지하고 실시간{2}} 피드백 신호를 전기 제어 시스템에 전송하여 안전 인터록 보호를 실현합니다.
