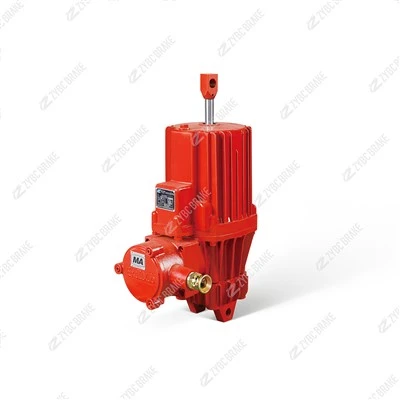

BEd80/12 시리즈 폭발-보호 전기-유압식 추진기

그만큼BED80/12 시리즈​는 작고 안정적이며 본질적으로 안전한 제품입니다.방폭-(예) 전기-유압식 스러스터​ 주로 산업용 제동 시스템의 위험 지역 내 선형 작동용으로 설계되었습니다. 이는 가연성 가스, 증기, 미스트 또는 가연성 먼지가 있는 환경에서 발화를 방지하도록 특별히 설계된 현대적인 오일 침지 설계를 나타냅니다.

핵심 디자인 철학 및 인증

이 시리즈는 완벽하게 인증된 표준 전자 유압식 스러스터 메커니즘을 통합합니다.방폭 인클로저(Ex d). 터미널 박스에서 메인 하우징까지-전체 구조-는 잠재적인 내부 아크, 스파크 또는 폭발을 방지하여 주변의 위험한 대기에 점화되는 것을 방지하도록 설계되었습니다.

키 보호 표준:​ "BEd" 접두사는 일반적으로 국제 표준에 따라 방폭 인클로저("d")를 나타냅니다.

ATEX 지침(EU):​ 카테고리 2G(영역 1) 및/또는 2D(영역 21) 환경에 대한 인증을 받았습니다.

IECEx 시스템:​ 세계적으로 인정받는 인증입니다.

공통 마킹:​ Ex d IIC T4 Gb / Ex tD A21 IP66 T135 Db, 최대 표면 온도가 135도(T4)인 가스(그룹 IIC) 및 먼지(IIIB/IIIC) 대기에 대한 보호를 나타냅니다.

작동 원리

이 작동은 위험 지역에서도 안전하게 제작된 고전적이고 견고한 전기{0}}유압식 스러스터 원리를 따릅니다.

전원이 공급되면,방폭-전기 모터​ 원심 펌프를 시동하고 구동합니다.

펌프는 밀봉된 스러스터 본체 내에 포함된 작동유를 가압합니다.

이 압력은 피스톤에 작용하여 스프링 힘(종종 브레이크 어셈블리의 스러스터 외부)에 대해 선형으로 확장됩니다.

이 확장은 일반적으로스프링이 적용된-실패{1}}안전 브레이크를 해제합니다..

전원이 차단되면 압력이 떨어지고 브레이크의 리턴 스프링(또는 내부 스프링)이 피스톤을 후퇴시켜 자동으로 안전하게 브레이크를 작동시킵니다. 이것실패-안전한 스프링-반환은 위험 지역의 안전을 위해 매우 중요합니다.

주요 기능 및 사양

방염 및 방진-점화-방지 인클로저:​ 메인 하우징과 단자함은 내부 폭발로 인해 빠져나가는 가스를 외부 대기의 발화 온도 이하로 냉각시키는 정밀하게 가공된 플랜지("화염 경로")가 있는 견고한 주물입니다.

컴팩트한 전력:​ "80"라는 명칭은 일반적으로 공칭 추력을 나타냅니다.800뉴턴(N)​ 또는 약 80kgf로 중형-~대형-산업용 브레이크에 적합합니다.

긴 작동 스트로크:​ "/12"는 표준 피스톤 스트로크를 나타냅니다.120mm, 큰 공극이 있는 브레이크에 상당한 이동 거리를 제공합니다.

오일-침수 신뢰성:​ 모든 움직이는 부품(모터 로터, 펌프)은 유압유 욕조에서 작동합니다. 이를 통해 다음이 보장됩니다.

지속적인 윤활 및 냉각.

마모 및 유지 관리가 줄어듭니다.

더 조용하고 부드러운 작동.

모터 열을 효과적으로 분산시켜 온도 등급(T4) 요구 사항을 충족하는 데 도움을 줍니다.

견고한 구조:​ 고강도-주철 또는 알루미늄 합금 하우징은 열악한 산업 환경에 기계적 강도와 내식성을 제공합니다.

통합 디자인:​ 브레이크 레버에 대한 전기적 연결과 기계적 연결만 필요한 -자급식 장치로 Ex 영역에서의 설치를 단순화합니다.

일반적인 기술 데이터

정격 추력:​ ~800 N(지정 압력에서)

뇌졸중:​ 120mm

모터:​ Ex d IIC T4 정격, 일반적으로 3상, 0.37kW - 0.55kW, 380V, 415V, 50/60Hz와 같은 전압에 대해.

듀티 사이클:​ 빈번한 사용을 위해 설계되었으며 종종 듀티 사이클이 60% 이상입니다.

진입 보호:​ 최소 IP66(방진-밀폐 및 강력한 물 분사로부터 보호).

주변 온도:​ 표준 산업 범위(예: -20도 ~ +40도)에 적합합니다.

주요 애플리케이션

그것은독점적으로​ 배포됨위험 지역(구역 1, 2, 21, 22)​ 안전을 위해-긴급 브레이크 작동:

오버헤드 크레인 및 갠트리 크레인​ 정유공장, 화학공장, 도장공장, 제약시설 등에서 사용됩니다.

컨베이어 시스템​ 곡물 엘리베이터, 석탄 처리 공장 및 비료 생산(먼지 위험).

호이스트 및 윈치​ 광산(폭발성 먼지/가스가 존재할 수 있는 곳) 및 해양 플랫폼.

가공기계​ 인화성 용제나 가스의 방출로 인해 분류된 구역.

장점

위험 지역 규정 준수:​ 표준 전기 장치가 폭발 위험이 있는 경우 안전한 기계적 작동을 가능하게 합니다.

입증되고 신뢰할 수 있는 기술:​ 오랜 서비스 역사를 지닌 단순하고 내구성이 뛰어난 오일{0}}침수식 추진기 설계를 기반으로 합니다.

본질적인 안전성:​ 페일세이프 스프링-리턴 기능이 유지되며 Ex 영역의 작동 안전에 가장 중요합니다.

낮은 유지 관리:​ 오일{0}}조 설계에는 최소한의 개입만 필요합니다.-정상 작동 시 정기적인 오일 레벨 점검만 필요합니다.

요약

그만큼BEd80/12 시리즈 폭발-보호 전기-유압식 추진기​는{0}}특수 목적으로 제작된 안전 액추에이터입니다. 인증된 방폭 인클로저를 통해 120mm 스트로크로 강력한 800N 추력을 제공하므로 폭발성 환경에서 안정적이고 안전한 제동을 위한 핵심 구성 요소입니다. 이 제품의 설계는 본질적인 안전, 내구성 및 고위험 산업의 자재 취급 및 공정 장비에 대한 국제 방폭-표준 준수를 우선시합니다.-
