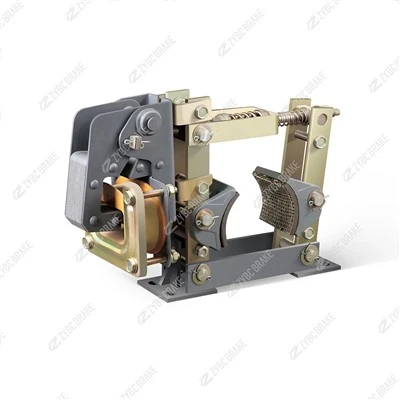

TJ2-100/100 시리즈 전자기 드럼 브레이크

TJ2-100/100 시리즈 전자기 드럼 브레이크는 널리 사용되는 고전적인 산업용 브레이크 시스템 유형입니다. 이는 전자기 원리에 따라 작동하며 일반적으로 안전하고 스프링이 적용되는 작동을 위해 설계되었습니다.- 주요 기능과 작동에 대한 설명은 다음과 같습니다.

핵심 운영 원리:

이 시리즈는 다음에서 작동합니다.안전-, 스프링-적용, 전자기 방출​ 원칙. 그것은정상-휴무​ 브레이크는 강력한 내부 스프링으로 제동력을 제공하고 전자기 코일을 사용하여 브레이크를 해제합니다.

정상 상태(브레이크 적용):​ 코일에 전력이 공급되지 않으면 강력한 내부 브레이크 스프링의 힘으로 브레이크 슈가 브레이크 드럼의 내부 표면에 대해 바깥쪽으로 힘을 가해 최대 제동 토크를 적용하고 샤프트를 정지 상태로 유지합니다.

해제(전원 공급):​ 전자기 코일에 직류 전압(예: 220V DC)이 가해지면 자기장이 발생합니다. 이 자기력은 전기자 플레이트를 끌어당겨 움직이며 레버나 연결 메커니즘을 통해 브레이크 스프링을 압축합니다. 이렇게 하면 브레이크 슈가 드럼에서 후퇴되어 브레이크가 해제됩니다.

적용(실패-안전, 전원 차단-):​ 코일에 공급되는 전력이 차단되면 자기력은 사라진다. 압축된 브레이크 스프링에 저장된 에너지는 즉시 뼈대를 뒤로 밀어서 브레이크 슈를 드럼에 다시 고정하고 자동으로 안전하게 브레이크를 작동시킵니다.

주요 특징:

모델 명칭:

TJ2:​ 브레이크 시리즈와 디자인을 나타냅니다.

100/100:​ 첫 번째 "100"은 일반적으로 정적 제동 토크 정격(예: 100Nm)을 나타냅니다. 두 번째 "100"은 종종 작동에 사용되는 전자기 추진기 또는 코일 모델/크기를 지정합니다.

전자기 작동:​ 방출을 위해 전자기 코일과 전기자를 직접 사용합니다. 이는 매우 빠른 응답 시간(일반적으로 릴리스/적용의 경우 0.1~0.3초)과 간단하고 강력한 켜기/끄기 제어 인터페이스를 제공합니다.

스프링-적용, 실패-안전:​ 정의하는 안전 기능. 전력 손실 시 브레이크 체결이 자동으로 이루어지므로 전원이 꺼진 상황에서도 기계가 안전하게 고정됩니다.-

자동 마모 보상:​ 대부분의 모델에는 전기자와 전자기 코일 사이는 물론 신발과 드럼 사이에도 정확한 공극을 유지하기 위한 자동 조정 장치(종종 래칫 또는 나사식 메커니즘)가 포함되어 있습니다. 이는 마찰 라이닝이 마모될 때 일관된 성능을 보장합니다.

드럼 브레이크 구성:​ 내부 확장 슈즈를 사용합니다. 신발, 레버 및 베이스에는 내구성이 뛰어난 주철 구조가 일반적입니다. 열 방출은 브레이크 드럼에 의해 관리됩니다.

DC 작동:​ 일반적으로 원활하고 채터링이 없는 작동을 위해 일정한 자기장을 제공하는 직류(DC) 전원 공급 장치용으로 설계되었습니다.{0}} AC 모델은 정류기를 사용할 수 있습니다.

일반적인 응용 분야:

이 브레이크는 특히 전기 모터 샤프트에서 안정적인 고정이 필요한 다양한 산업 기계를 위한 비용 효과적인 표준 솔루션입니다.{0}} 일반적인 용도는 다음과 같습니다.

모터 브레이크​ 오버헤드 크레인 이동, 호이스트 및 트롤리 드라이브용.

브레이크 유지​ 컨베이어 시스템, 공작기계, 포장 기계용.

비상/정지 브레이크​윈치, 리프트 및 자재 취급 장비에 사용됩니다.

요약:

TJ2-100/100 시리즈는안정적이고 안전한-전자식 드럼 브레이크. 작동은 간단합니다:전원 켜기 해제, 전원 끄기 브레이크. 이는 자동 스프링-적용 제동의 안전성과 전자기 작동의 단순성 및 속도를 결합합니다. 이는 내구성, 안전성 및 산업용 드라이브용 표준 전기 제어 회로에 대한 통합 용이성으로 인해 널리 채택되고 성숙된 기술입니다.
