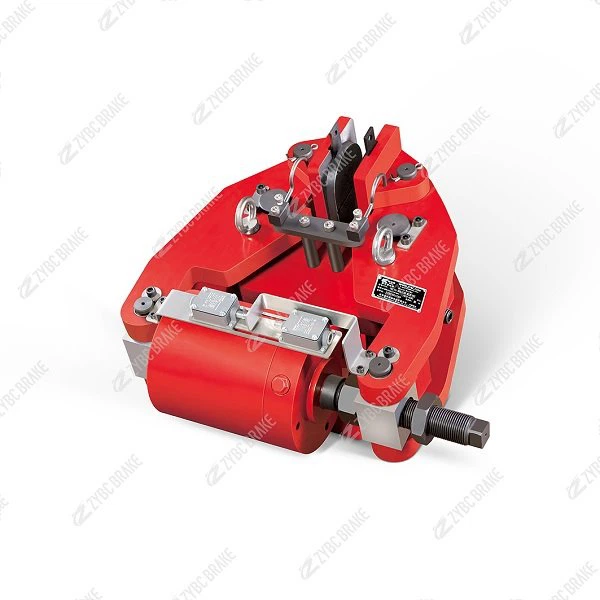

안전 브레이크

SBD-A 시리즈 유압 안전(비상) 브레이크는 저속 샤프트(릴 샤프트)에 사용되는 고출력 제동 장치입니다. 대형 및 중형 크레인, 포트 로딩 및 언 로딩 기계 및 붐 리프팅 메커니즘의 저속 샤프트의 비상 안전 제동에 널리 사용할 수 있습니다.

기본 매개변수:

제품 모델: SBD100-A, SBD125-A, SBD160-A, SBD200-A, SBD250-A, SBD315-A

적용 가능한 디스크 직경: Ø800mm≤ØD≤Ø1800mm

제동력: 72KN-220KN

제동 토크: M=μ×d1×F(NM)

상해:

μ - 마찰 계수 μ=0.35의 계산된 값

d1 - 브레이크 디스크의 계산된 마찰 직경, d1=D-130(mm)

F - 제동 중 총 클램핑력(KN)

메모:

1) 브레이크 디스크 직경은 직경 φ800≤φD≤1800에 사용되며 다른 디스크 직경이 필요한 경우 직접 문의하십시오.

2) d2 - 더 큰 릴 또는 링크 허브의 허용 가능한 외경, d2=D-270(mm).

개요 및 설치 치수
