추진기 소개 :
전기 유압식 추진기는 구조가 매우 콤팩트하고 전기 모터, 원심 펌프 및 오일 실린더를 통합하는 일종의 구동 제어 시스템입니다. 다양한 드럼 및 디스크 브레이크의 구동 메커니즘으로 광범위하게 사용되며 다양한 산업용 밸브, 펜 스톡, 방향성 진자 및 스티어링 (GG lt; 90") 메커니즘 및 클램핑 장치의 구동 제어로 사용됩니다.
주요 특징
● 케이스는 알루미늄 로이를 주조하여 가볍고 미려합니다.
● 전기 모터는 비유 질 구조, F 등급 절연 (고객' s 요구 사항에 따름), 내구성 및 우수한 내열성입니다.
● 정션 박스의 덮개는 단단히 밀봉되어 있습니다. 케이블 스터핑 박스는 견고하고 안정적인 인렛 와이어에 채택되었습니다.
전기 보호 oll 케이스는 IP55 등급에 도달합니다.
● 모터 액슬과 푸셔의 표면은 씰링 부품의 내구성을 향상시키기 위해 특별히 처리되었습니다.
● 밸런싱 에어 하우스는 오일 실린더 케이싱의 한쪽에 설치되어 스러 스터를 0-180 ° 범위 내에서 어느 방향 으로든 설치할 수 있고 사용 범위를 넓힐 수 있습니다.
● Ed 시리즈의 Al 씰링 부품과 베어링은 세계적으로 유명한 제품입니다. 밀봉은 신뢰할 수 있고 내구성이 있습니다.
작동 조건
● 주위 온도 : -20 ℃-+50 ℃, DB -25 유압유 사용, -20 ℃ 이하, YH-10 항공 용 유압유 사용.
● 상대 습도 : ≤90 %
● 전압 : AC 3 상 380V 50Hz (필요에 따라 다른 전압을 만들 수 있음)
● 작동 의무 : 간헐적 (S3- 시간당 60 % .1200 회) 및 연속 (S1).
● 전원 케이블의 규격은 4x1.5m㎡이며 도체 단면적은 4x2.5m㎡에 이릅니다.
● 특별한 요구 사항은 생산 전에 논의 할 수 있습니다.

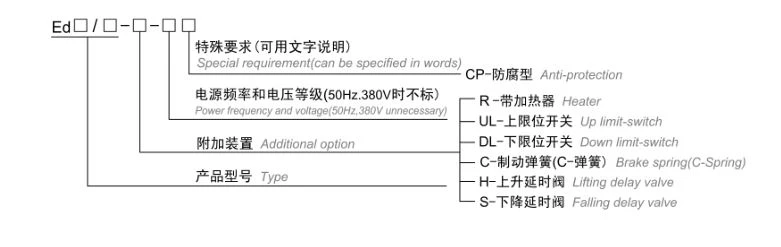

옵션 및 액세서리 (선택)
● 브레이크가 열려 있는지 또는 스러 스터가 오른쪽 위치에 있는지 여부를 나타내는 업 림트 스위치.
● 스러 스터가 올바른 위치로 돌아가는지 여부를 브레이크가 제대로 닫혔는지 여부를 나타낼 수있는 하향 제한 스위치.
상하 제한 스위치를 함께 설정할 수 있습니다.
● 빌드 인 스프링 또는 릴리스 스프링 (짧은 스트로크 스러 스터에만 해당). 스프링 힘은 고객에 의해 감소 될 수 있지만 벌 트인 스프링의 힘 한계 내 (파라미터 표 참조).
● 업 딜레이 밸브, 다운 딜레이 밸브, 업 / 다운 딜레이 밸브는 제한없이 점등 및 플링 시간을 연장 할 수 있습니다. 정격에서 지연 범위
동작. 30 초까지 시간, 특정 지연 값은 고객&# 39로 설정할 수 있습니다. 요구 사항.
● 히터 : 주위 온도가 영하 25도 이하인 곳에서는 히터가 필요합니다. 히터의 매개 변수에 도달
(Tab.1 참조)
기술 데이터:
