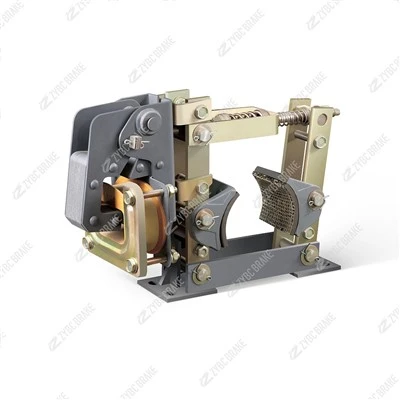

TJ2-100/100 전자기 드럼 브레이크

TJ2-100/100 전자기 드럼 브레이크

TJ2-100/100은상시 닫힘 AC 전자기 계약 드럼 브레이크TJ2 시리즈의 브레이크 드럼 직경 100mm와 일치하고 MZD1-100 단상 AC 전자석을 지원합니다.- 이는 호이스팅, 야금, 광업, 건설 및 운반 장비의 구동 시스템의 속도 제한, 정적 유지 및 비상 정지에 널리 사용되는 고전적인 안전 장치 제동 장치입니다.

모델 정의:

TJ2=AC 전자기 드럼 브레이크 시리즈;

첫 번째 100=브레이크 드럼 직경 100mm;

두 번째 100=전자석 사양 MZD1-100과 일치합니다.

2. 작동 원리(실패-안전 스프링-제동, 전자석 해제)

제동 상태(전원 꺼짐/긴급 차단-꺼짐):

전자석이 전력을 잃으면 자기 인력이 생성되지 않습니다. 사전 로드된 메인 압축 스프링은 두 개의 브레이크 암을 바깥쪽으로 밀어 마찰 라이닝이 있는 리벳 브레이크 슈가 브레이크 드럼의 외부 표면 주위에 단단히 고정되도록 합니다. 마찰 토크는 드럼을 잠그고 샤프트 회전을 자동으로 중지합니다(핵심 안전 설계: 정전=자동 제동).

해제 상태(전원 ON):

단상-AC 전원은 MZD1-100 전자석에 에너지를 공급하여 자기장력을 생성하고 스프링 예압을 극복하여 브레이크 암을 분리합니다. 브레이크 슈는 드럼 표면에서 분리되고, 라이닝과 드럼 사이에 여유 공간이 형성되며, 장비가 자유롭게 작동합니다.

마찰 라이닝 마모를 보상하기 위해 브레이크 레버의 조정 나사를 통해 제동 간격과 스프링 예압을{0}}미세하게 조정할 수 있습니다.

3. 주요 구조 및 제품 특징

견고한 강철 프레임 구조: 브레이크 암, 베이스 및 피벗 샤프트는 고강도 주강/탄소강으로 제작되어 기계적 강성이 뛰어나고 빈번한 교번 하중에서 변형이 발생하지 않는-고강도 주강/탄소강으로 제작되었습니다.

리벳 마찰 라이닝: 표준 리벳 비석면 브레이크 슈 라이닝, -브레이크를 완전히 분해하지 않고도 현장에서 쉽게 교체할 수 있습니다. 선택적으로 친환경-석면-무료 패드를 사용할 수 있습니다.

저-잡음 AC 전자석: MZD1-100 단상-AC 솔레노이드는 안정적인 흡입력, 낮은 작동 소음 및 간단한 현장 시운전이 특징입니다.

본질적인 실패{0}}안전 설계: 스프링-적용 제동으로 정전 시 즉시 잠김으로써 화물 낙하나 리프팅 장비의 폭주 기계적 사고를 방지합니다.

컴팩트한 레이아웃: 모터 샤프트 또는 고속 감속기 샤프트에 쉽게 설치할 수 있도록 전체 크기가 작습니다(비용 절감을 위한 작은 토크 위치).

4. TJ2-100/100의 핵심 기술 매개변수

表格

5. 허용되는 작동 주변 조건

주변 온도: -20도 ~ +50도

상대 습도: 90% 이하(결로 없음)

전원 공급 장치: 단-상 AC 380V, 50Hz; 허용 전압 변동 ±15%

환경: 폭발성 가스, 부식성 증기 또는 전도성 먼지로 인해 절연체 및 금속 부품이 손상되지 않습니다. 요청 시 습하고 먼지가 많은 작업장을 위한 맞춤형 부식 방지 버전이 제공됩니다.

6. 주요 응용 분야

• 리프팅 기계: 정전 시 하중 미끄러짐을 방지하기 위한 소형 오버헤드 크레인, 전기 호이스트, 윈치;
• 운반 장비: 벨트 컨베이어, 폭주 방지용 버킷 엘리베이터-;
• 야금 및 광업: 소형 롤러 드라이브, 보조 변속기 감속 및 정적 유지;
• 건설 기계: 미니 타워 크레인 보조 제동, 소형 권선 장비.
