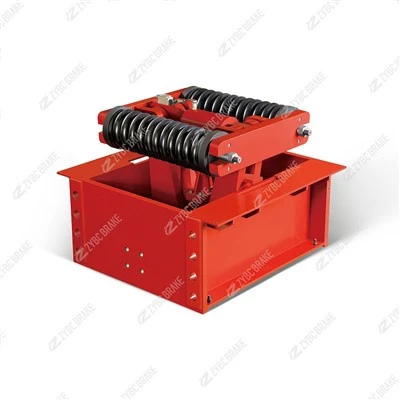

YJGQ 시리즈 유압 레일 클램프: 설치 방법 및 어울리는 액세서리



1. 설치 방법

YJGQ 시리즈 유압 레일 클램프는 실외 갠트리 크레인, 컨테이너 레일 트롤리 및 야드 레일 장비에 특별히 적합한 방풍 미끄럼 방지 안전 장치입니다.수평 레일 허리 측면 클램핑이 표준 설치 모드입니다., 수평 장착 공간이 좁은 크레인에는 맞춤형 수직 전환 브래킷을 제공할 수 있습니다.

표준 수평 레일 측면 장착

고강도-풀림 방지-볼트를 사용하여 통합형 캐스트 ​​클램프 베이스를 카트/트롤리 프레임에 단단히 고정합니다. 클램핑 중에 완전히 균일한 접촉을 실현하려면 레일 웨이스트의 상단 및 하단 표면에 대칭으로 상단 및 하단 마찰 패드를 정렬하십시오.

클램프 본체 측면에 전용 유압 구동 실린더를 수평으로 장착합니다. 안정적이고 균형 잡힌 클램핑력을 출력하려면 피스톤 푸시 로드가 편향 없이 선형으로 움직이는지 확인하세요.

마찰 패드 교체, 공회전 간격 조정 및 정기적인 실린더 유지 관리를 위해 트랙 외부에 충분한 작동 공간을 확보하십시오.

풍하중 계산에 따라 트랙 양쪽에 여러 개의 레일 클램프를 대칭으로 배열하여 강한 바람 속에서 크레인의 일방적인 응력과 슬라이딩 편차를 방지합니다.

맞춤형 수직 설치 옵션

수평 배치 공간이 부족한 소형 트롤리 프레임에 적용 가능합니다. 조립에는 특수 수직 전환 브래킷이 필요합니다. 설치 후에는 재설정 스프링 장력과 실린더 피스톤 스트로크를 검사하여 불완전한 레일 클램핑이나 해제 동작 지연을 방지하십시오.

주요 설치 요구 사항

모든 슬라이딩 가이드 쌍은 유지 관리가 필요 없는{0}}자체 윤활 마모 슬리브를 채택하여 수동으로 자주 윤활할 필요가 없습니다.

시운전 전에 레일 웨이스트 표면의 진흙, 녹, 먼지 및 기름 얼룩을 완전히 제거하십시오. 그리스 오염은 마찰 계수와 방풍 안전성을 크게 감소시킵니다.

내장된-미세-튜닝 볼트를 통해 마찰 패드와 레일 사이의 유휴 간격을 조정합니다. 표준 유휴 간격은 3~10mm입니다.

작동 원리: 고압의 유압 오일을 실린더에 공급하여 클램핑 조를 구동하여 방풍 잠금을 위해 레일을 잡습니다. 유압을 차단하고-리셋 스프링에 내장되어 턱을 열어 크레인 이동을 위한 레일을 해제합니다. 에너지 저장 스프링 유압 실린더는 안전-전원 차단-자동 클램핑을 달성하기 위한 선택 사항입니다.

유압 호스를 부드럽게 구부려 배치합니다. 불순물을 차단하고 먼지로 인한 실린더 막힘을 방지하려면 오일 회로에 필터 요소를 설치하십시오.

2. 표준 매칭 액세서리

핵심 기능 지원 구성요소

특수 유압 클램핑 실린더 YJGQ 레일 클램프의 주요 구동 구성 요소는 유압을 기계적 클램핑력으로 변환합니다. 전원-끄기-자동 잠금 기능을 위한 에너지 저장 스프링 실린더는 선택 사항입니다.

고압-유압 호스 및 퀵 커넥터압유의 안정적인 전달을 위해 중앙 유압 스테이션과 클램프 실린더를 연결합니다.

수동 블리드 밸브설치 및 유지 관리 중에 실린더 내부의 잔여 공기를 배출하여 느린 클램핑 반응을 방지합니다.

이동 제한 스위치완전-클램핑된 바람-잠김 상태 및 완전-해제 주행 상태를 감지하고 실시간- 피드백 신호를 크레인 제어 시스템에 전송하여 안전 인터록 및 주행 권한 연동 제어를 수행합니다.

소모품 예비 부품

볼트-빠른 고정-마찰 패드 교체높은{2}}마찰 방지-미끄러짐 방지-표면 질감이 있는 패드; 전체 클램프 본체를 분해하지 않고 단면- 교체가 가능합니다. 고강도-고강도-경도 마찰 패드는 대형-로드 포트 크레인용 옵션입니다.

조정 및 패스너 키트에는 간격 조정 나사, 풀림 방지 잠금 너트,-규칙적인 간격 및 힘 보정을 위한 위치 지정 볼트 및 슬라이딩 가이드 슬리브가 포함되어 있습니다.

유압 실린더 씰링 수리 키트피스톤 오일 씰, 먼지 개스킷 및 유압 누출 결함 수리용 O{0}}링이 포함됩니다.

3. 맞춤형 액세서리 옵션

화학 공장, 지하 광산 폭발 방지-크레인 작업 구역을 위한 방폭-유압 실린더 및 Ex-인증 리미트 스위치.

염수 안개 부식이 있는 해안 항구를 위한 -부식 방지 고강도-전환 브래킷입니다.

장기간의-야외 실외 크레인 작동을 위한 비 및 먼지 보호 커버입니다.

레일 클램핑 중 충격, 진동 및 소음을 ​​줄이기 위한 유압식 버퍼 어셈블리입니다.

메인 유압 스테이션이 오작동할 때 비상 클램핑을 위한 휴대용 수동 유압 펌프 세트.

풍속이 미리 설정된 임계값을 초과할 때 자동 레일 클램핑을 위한 풍속 연결 제어 모듈.
