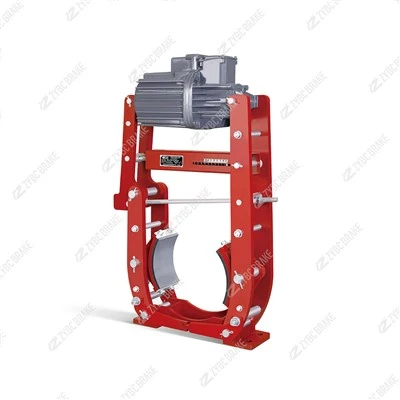

YWZ9-500/E80A는 대형 - 전기 - 유압 드럼 브레이크(500mm 드럼 직경, ED80/6 스러스터와 결합)로 대형 크레인, 호이스트 및 대형 - 컨베이어의 작업 및 주차 제동에 이상적입니다. 정격 제동 토크는 1250N·m(800~1600N·m 조정 가능)이며 자동 간격 균등화 및 페일 세이프 성능을 갖추고 있습니다.
핵심사양
| 매개변수 | 값 |
|---|---|
| 드럼 직경 | 500mm |
| 정격 제동 토크 | 1250 N·m (조정 가능: 800-1600 N·m) |
| 매칭 스러스터 | ED80/6(800N 추력, 60mm 스트로크) |
| 브레이크 클리어런스 | 0.8-1.2mm(자동 - 연동 메커니즘으로 균등화) |
| 마찰 라이닝 | 비- 석면, 두께 18mm(5mm 이하인 경우 교체) |
| 운영 체제 | 평상시 닫힘(스프링 - 적용, 전기 - 유압 해제) |
| 주변 온도 | -20도 ~ +50도 |
| 상대습도 | 90% 이하 |
| 무게 | ~118kg |
| 설치 중심 높이 | 365mm |
| 절연 등급 | B(스러스터 모터) |
| 활동 빈도 | 최대 1200회/시간 |
| 표준 | GB6333-86, JB/T6406-2006, DIN15430 |
구조 및 작동원리
구조: 강화된 브레이크 프레임 + 왼쪽/오른쪽 브레이크 슈 + 높은 - 강성 리턴 스프링 + 연동 간격 균등화 메커니즘 + ED80/6 전기 - 유압 스러스터 + 고정 베이스. 메인 힌지의 자체 - 윤활 베어링은 높은 전달 효율을 보장하고 윤활이 필요하지 않습니다. 스프링 튜브의 토크 눈금을 통해 직관적인 조정이 가능합니다.
- 안전 작동 실패:
전원 - 켜기(해제): 스러스터 모터가 시동되고, 유압이 푸시로드를 위로 밀어 올립니다. 레버 메커니즘이 브레이크 슈를 집어넣고 리턴 스프링을 압축하여 브레이크가 해제됩니다.
전원 - 끄기(제동): 스러스터가 동력을 잃고 푸시로드가 스프링 힘과 중력에 의해 수축됩니다. 리턴 스프링이 반동하여 슈를 구동하여 드럼을 고정시켜 안정적인 제동을 제공합니다.
클리어런스 균등화: 인터로킹 메커니즘으로 신발 양쪽의 간격을 동일하게 유지하여 편마모 및 브레이크 끌림을 방지합니다.
주요 장점
믿을 수 있는 안전성: 상시 닫힘형 설계로 정전 시 즉각적인 제동이 가능하여 장비의 미끄러짐을 방지합니다.
낮은 - 유지 관리: 자체 - 힌지 윤활 및 맞물림 간격 균등화로 수동 개입이 줄어듭니다. 라이너에 플러그 -를 사용하면 프레임을 분해하지 않고도 빠르게 교체할 수 있습니다.
안정적인 성능: 마찰계수 μ≒0.35-0.4이고 고온 저항성이 우수한 비- 석면 라이너입니다.
직관적인 조정: 스프링 튜브의 토크 눈금을 통해 제동 토크 조정이 쉽고 직접적입니다.
높은 활동 빈도: 중부하 작업의 - 작업 조건에서 빈번한 시작 - 정지 작업 조건에 적합합니다.
응용
주요: 대형 교량 크레인, 갠트리 크레인, 대형 전기 호이스트 및 공장, 항구 및 광산 지역의 대형 - 벨트 컨베이어에 대한 작동 및 주차 제동.
2차: 야금, 석탄, 화학 산업에서 리프팅 및 자재 취급 장비의 주 및 보조 메커니즘(선회, 러핑 등)을 위한 제동.
설치 및 유지관리
설치:
진동을 방지하기 위해 단단한 바닥에 설치하십시오. 드럼 동심도(런아웃 0.15mm 이하) 및 스러스터 푸시로드 정렬(측면 힘 없음)을 확인하십시오.
스러스터를 380V 3상 - 전원 공급 장치에 연결하고 ISO VG 32/46 유압 오일을 지정된 수준까지 채웁니다.
시운전 전에 간격 균등화 메커니즘의 작동을 확인하고 제동 및 해제의 유연성을 테스트하십시오.
유지:| 사이클|유지보수 항목 || ----|---- || 매일|스러스터 오일 레벨, 파이프라인 누출 및 비정상적인 소음을 점검하십시오. 드럼 표면의 기름 얼룩과 이물질을 청소하십시오. || 3개월|라이너 마모 및 스러스터 씰 무결성을 검사합니다. 느슨한 패스너(레버 및 베이스 볼트)를 조입니다. || 6개월|스러스터 유압 오일을 교체하십시오. 리턴 스프링 탄력성을 확인하십시오(피로된 경우 교체). || 12개월|스러스터를 정밀 검사합니다(펌프와 피스톤 청소). 두께가 있는 경우 라이너 교체<5 mm; resurface the drum if worn or deeply scratched. || 2 years | Replace thruster seals and filter; inspect the brake frame for deformation; calibrate braking torque.
