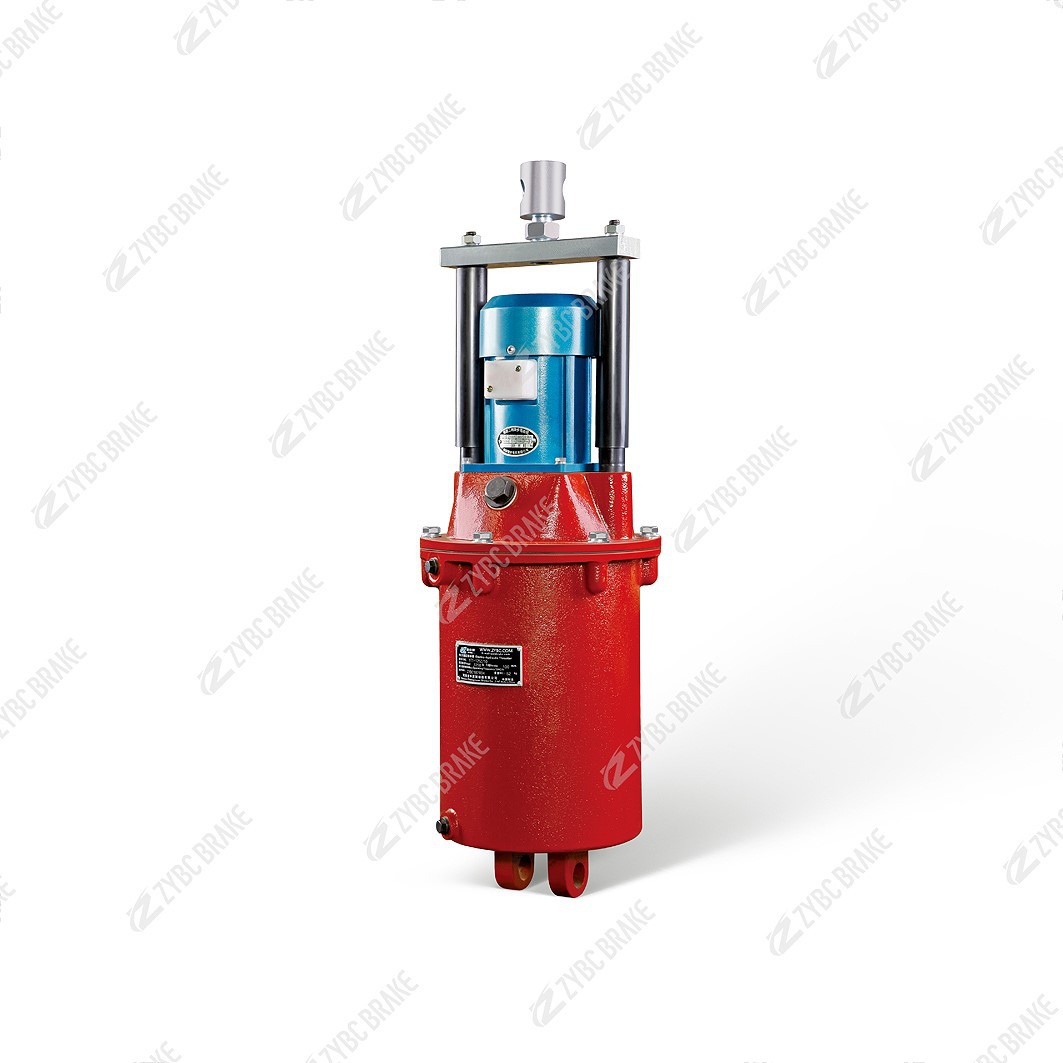

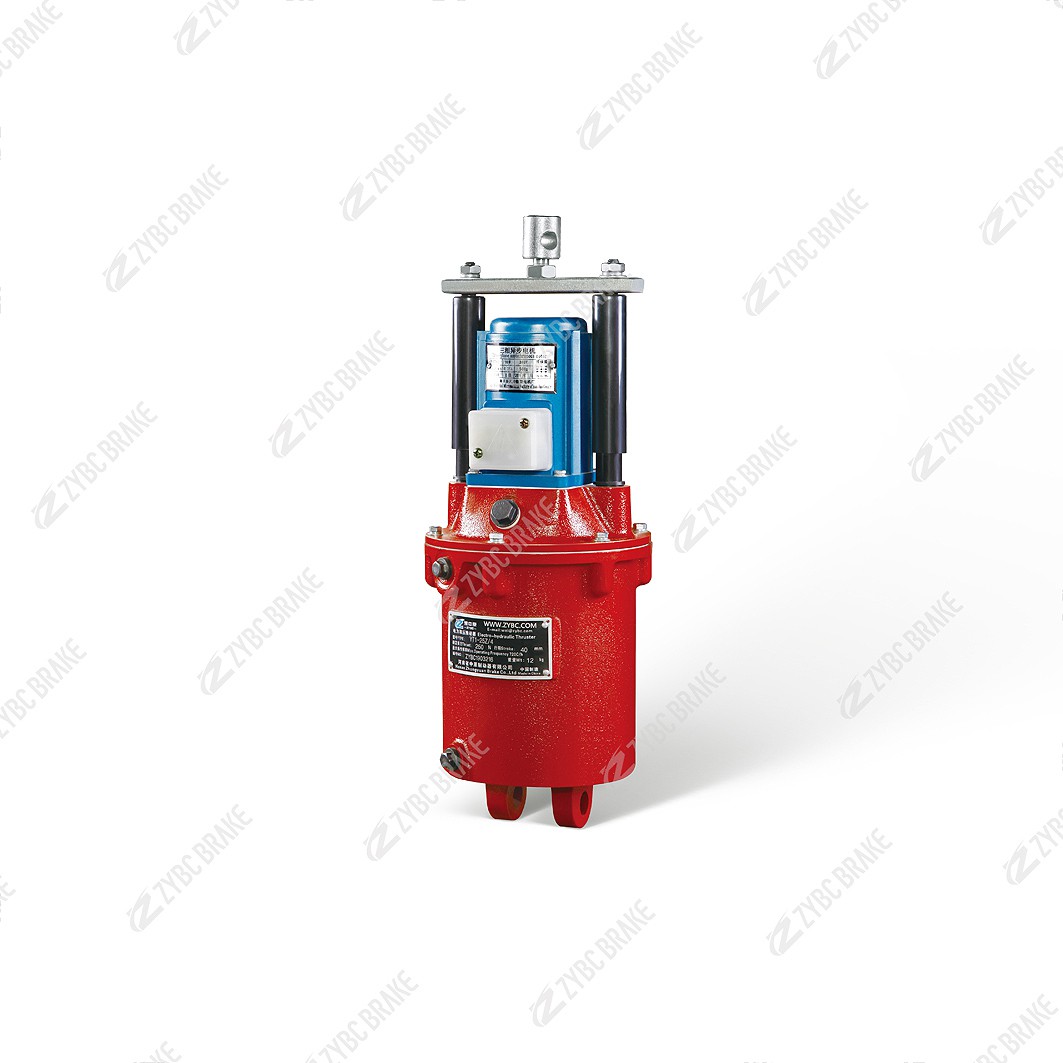

YT1 시리즈 전기 유압식 추진기



2. 작동 원리

YT1 시리즈는 다음에서 작동합니다.단순화된 전기-유압 변환 원리, 원심 펌프와 단동{0}}실린더를 통합하여 선형 추력을 제공합니다. 작업 주기에는 세 가지 주요 상태가 포함됩니다.

2.1 1. 추력 생성(작동)

활성화되면 추진기의 전기 모터가 통합 원심 펌프를 구동합니다. 펌프는 내부 ​​저장소에서 유압 오일을 끌어와 가압합니다(모델에 따라 일반적으로 6~12MPa).

가압된 오일이 단동식 유압 실린더로 흘러들어가-피스톤과 출력 로드를 바깥쪽으로 밀어냅니다. 이는 선형 추력(180~3,200N)을 생성하여 대상 메커니즘을 작동시킵니다.-예: 스프링 장력을 극복하여 브레이크를 해제합니다.

2.2 2. 추력 유지(지속 작동)

출력 로드가 최대 스트로크(20~200mm)에 도달하면 원심 펌프가 계속 작동하지만 잉여 오일은 내부 릴리프 밸브를 통해 저장소로 다시 방향이 지정됩니다. 이는 실린더의 안정적인 압력을 유지하여 모터에 과부하가 걸리지 않고 스러스터를 확장된 위치로 유지합니다.

2.3 3. 추력 중지(재설정)

전원이 차단되면(예: 기계 정지 또는 비상) 모터와 펌프가 정지됩니다. 유압이 소멸되고 대상 메커니즘의 복귀력(예: 브레이크 스프링 장력)이 출력 로드를 뒤로 밀어냅니다. 오일은 저장소로 다시 흘러 들어가 스러스터를 후퇴 상태로 재설정하여-브레이크가 걸리거나 밸브가 닫힐 수 있게 합니다.

3. 핵심 구조 및 주요 구성 요소

YT1 시리즈는 공간 효율성과 유지 관리 용이성을 위해 최적화된 4가지 중요한 하위 시스템을 갖춘 경량 통합 설계를 특징으로 합니다.

3.1 1. 전기 모터(전원 입력)

정격 전력이 0.12~1.1kW인 3상 AC 유도 모터(표준: 380V AC, 50Hz, 220V AC/60Hz로 맞춤 설정 가능)입니다. 그것은 사용한다클래스 B 또는 F 절연(선택 사항) 최대 155도까지의 내열성을 가지며 중간-온도의 산업 환경에 적합합니다.

모터는 펌프에 직접 플랜지{0}}장착되어 변속기 부품이 필요 없으며 전체 무게가 감소합니다(단위당 5~30kg).

3.2 2. 유압 동력 장치(에너지 변환)

원심 펌프: 모터 회전을 유압으로 변환하는 짧은 작동 주기용으로 설계된 소형 저소음 펌프-입니다. 단순한 구조로 인해 기어 또는 베인 펌프에 비해 유지 관리 필요성이 최소화됩니다.

내부 저수지: 스러스터 하우징에 통합된 주조 알루미늄 또는 강철 저장소(용량: 0.2~1.5L). 유압 오일을 저장하고 쉽게 검사할 수 있도록 오일 레벨 게이지가 포함되어 있습니다.

릴리프 밸브: 최대 시스템 압력을 제한하여 펌프, 실린더 및 씰을 과압 손상으로부터 보호하는 내장형 안전 밸브-입니다.

3.3 3. 유압 실린더(힘 출력)

내부식성과 부드러운 움직임을 위해 크롬 도금 출력 로드(직경: 12~40mm)가 있는{0}}단동 실린더입니다. 로드의 스트로크(20~200mm)와 실린더의 보어(25~80mm)에 따라 스러스터의 힘과 이동 범위가 결정됩니다.

고품질-씰(표준으로 니트릴 고무/NBR, 고온용 불소중합체/FKM 선택)이 오일 누출을 방지하여 -20도에서 80도 사이의 온도에서 안정적인 성능을 보장합니다.

3.4 4. 설치 및 보호 구성요소(적응성)

범용 장착: 회전 가능한 베이스(90도 조정)와 360도 회전 로드 헤드를 통해 수직, 수평 또는 경사(15도 이하) 방향으로 설치할 수 있어 다양한 기계 레이아웃에 적응할 수 있습니다.

밸런스 에어 챔버: 실린더 케이싱의 챔버가 내부 압력을 균일하게 하여 오일 흐름에 영향을 주지 않고 유연한 장착 각도가 가능합니다.

환경 보호: 모터 정션박스는 밀봉된 케이블 글랜드를 사용하며 전체 외함은IP54 보호(가혹한 환경을 위한 옵션 IP65), 먼지와 물 튀김에 대한 저항력이 있습니다.

4. 주요 특징 및 장점

YT1 시리즈는 경량-~중간 작동에 대한 단순성, 적응성 및 비용 효율성으로 구별됩니다.

4.1 1. 컴팩트하고 가벼운 디자인

모터, 펌프, 저장소를 하나의 장치로 통합하면 분할된 유압 시스템에 비해 설치 공간이 50% 줄어듭니다. 주조 알루미늄 하우징은 무게를 더욱 줄여 부하 용량이 제한된 기계(예: 소형 윈치)에 이상적입니다.

4.2 2. 빠른 응답 및 짧은-업무 효율성

추력 축적-시간(시동부터 전체 스트로크까지)은 0.5~1.0초 이하이며, 이는 간헐적인 기계(예: 작업장 크레인)의 빠른 사이클 요구 사항과 일치합니다.

S2-30분/60분 단기 작동 주기에 최적화된 모터와 펌프는 간헐적인 작동 중에 과열을 방지하여 서비스 수명을 연장합니다.

4.3 3. 쉬운 설치 및 적응성

범용 장착 각도, 회전 가능한 베이스 및 회전 로드 헤드 덕분에 맞춤형 브래킷이 필요하지 않으며 기존 시스템과의 통합이 단순화됩니다(예: YWZ4 브레이크 개조).

4.4 4. 낮은 유지보수 및 긴 서비스 수명

자체-윤활 유압 구성품(오일이 윤활유 역할을 함)은 움직이는 부품의 마모를 줄여줍니다.

고품질-실링(NBR/FKM) 및 스테인레스강 패스너는 부식에 강하여 정상적인 사용 시 8,000시간 이상의 서비스 수명을 보장합니다.

4.5 5. 맞춤화 가능 및 비용-효과적

전압(220V/380V AC) 및 절연 등급(B/F)은 현지 전력 시스템 및 환경 조건에 맞게 맞춤 설정할 수 있습니다.

단순화된 원심 펌프 설계로 제조 및 유지 관리 비용이 절감되므로 소형-~-작업 용도에 경제적인 선택이 됩니다.

5. 일반적인 응용 분야

YT1 시리즈는 소형{1}}~-산업 기계 전반에 걸쳐 작동 장치로 널리 사용됩니다.

브레이크 시스템: 소형 오버헤드 크레인, 작업장 윈치 및 경량 컨베이어의 YWZ4/YWZ4-A 시리즈 드럼 브레이크용 기본 드라이브입니다.

산업용 밸브 및 게이트: 수처리, HVAC, 시멘트 공장의 제어 밸브, 수문 및 댐퍼를 작동합니다.

기계적 메커니즘: 조립 라인, 포장 장비 및 섬유 기계의 클램핑 장치, 스윙 암 및 위치 지정 메커니즘을 구동합니다.

경광업/물류: 컴팩트한 크기와 낮은 무게가 중요한 소형 광산 컨베이어 및 창고 자재 취급자를 위한 브레이크 작동.
